水泥厂能耗在线监测系统方案案例

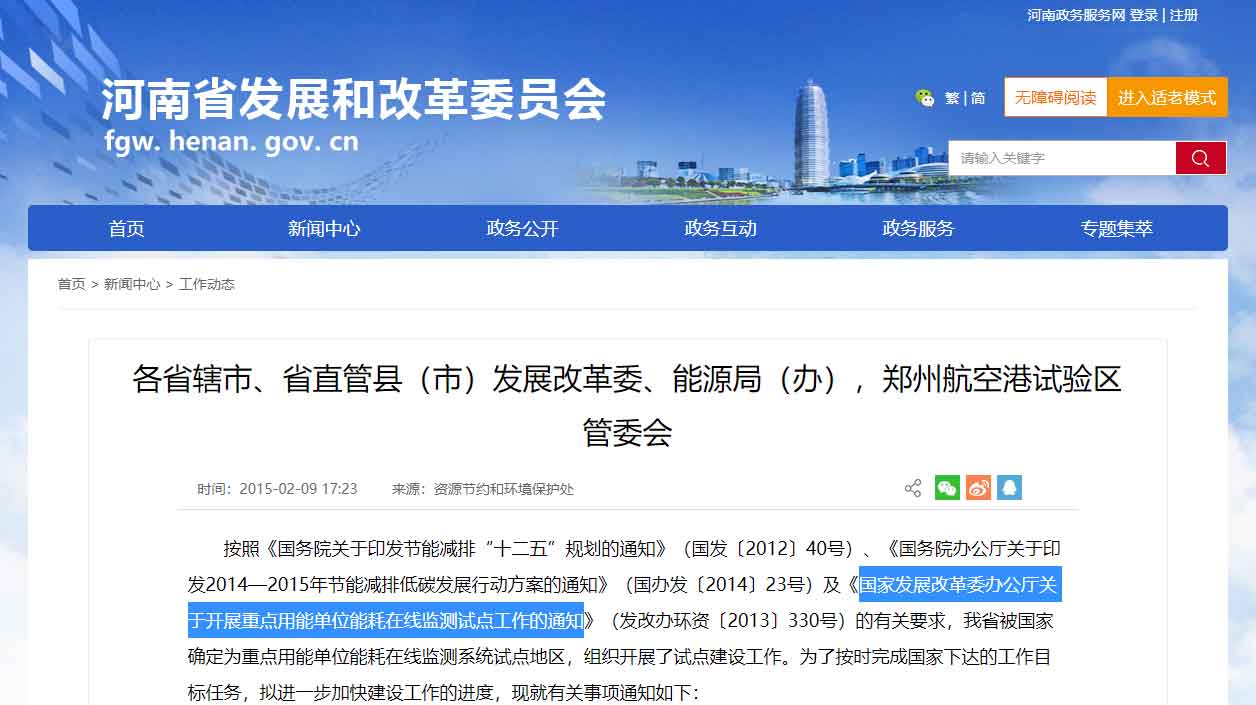

         能耗在线监测系统建设背景按照《国家发展改革委质检总局关于印发重点用能单位能耗在线监测系统推广建设工作方案的通知》(发改环资 [2017] 1711号)规范和指导重点用能单位能耗在线监测系统建设，按照统一标准、互联互通、信息共享的建设原则要求，以及《河南省重点用能单位能耗在线监测系统推广建设工作方案》(豫经信资 ( 2017 )577号)要求，需要加快建设接入端能耗在线监测系统，实现与节能平台互联互通。通过计量仪表、物联集中器、物联网远传平台等采集、汇总河南安阳中联海皇水泥有限公司能耗数据，将能源消费数据准确、完整、及时接入到省级平台,同时确保内部系统安全和数据安全。

安阳中联海皇水泥有限公司:

       安阳中联海皇水泥有限公司(前身为河南省海皇益民旋窑水泥有限公司)始建于2007年4月，总资产6.13亿元，拥有日产4500吨的.新型干法回转窑带单喷滕型离线MFC分解炉系统，并配套7.5Mw纯低温余热发电项目，该发电项目总投资5241万元，年发电量5040万KWh，年节标煤1.7万吨，年减排一氧化碳5万吨，年创利润1980万元，对缓解电力供应紧张，提高经济效益具有重大意义。

海皇水泥用能单位生产工序、生产工序单元、主要用能设备用能情况:

       根据.《重点用能单位能耗在线监测系统技术规范》第2部分基础信息与格式规范、第10部分电力行业数据采集指南编写，企业生产工序及主要用能情况如下：

1、原料(电力) ;

2、窑头(电力、一 般烟煤) ;

3、窑尾(电力、一般烟煤)

4、骨料厂(电力)

5、余热发电(电力、蒸汽)

6、水泥一部车间(电力)

7、水泥二部车间(电力)

安阳中联海皇水泥有限公司的信息化现状如下:

1.电。厂区为35kV单回路高压总进线，为整个厂区进行供电。在厂区经1#、2#变压器后分为1#、2#两座配电室，2#配电室主要为水泥一部、二部供电，1#配电室主要为原料、窑头、骨料厂、余热发电工序供电，1#配电室中有条回路为其他单位(豹子洼骨料厂)进行供电。

2、煤的能耗数据通过手工填报的方式上传。

       根据上述要求，安阳中联海皇水泥有限公司重点能耗在线监测数据上传项目拟使用T@ENERGY-AIO工业安全隔离网闸作为端设备，该设备使用独立双主机“2+1”(外部处理单元、内部处理单元、隔离安全数据交换单元)架构，适用于重点耗能单位、大型工业企业、安全生产监管单位等领域的能管中心系统对数据采集、加密上传、本地存储、断点续传和网络隔离等功能需求。

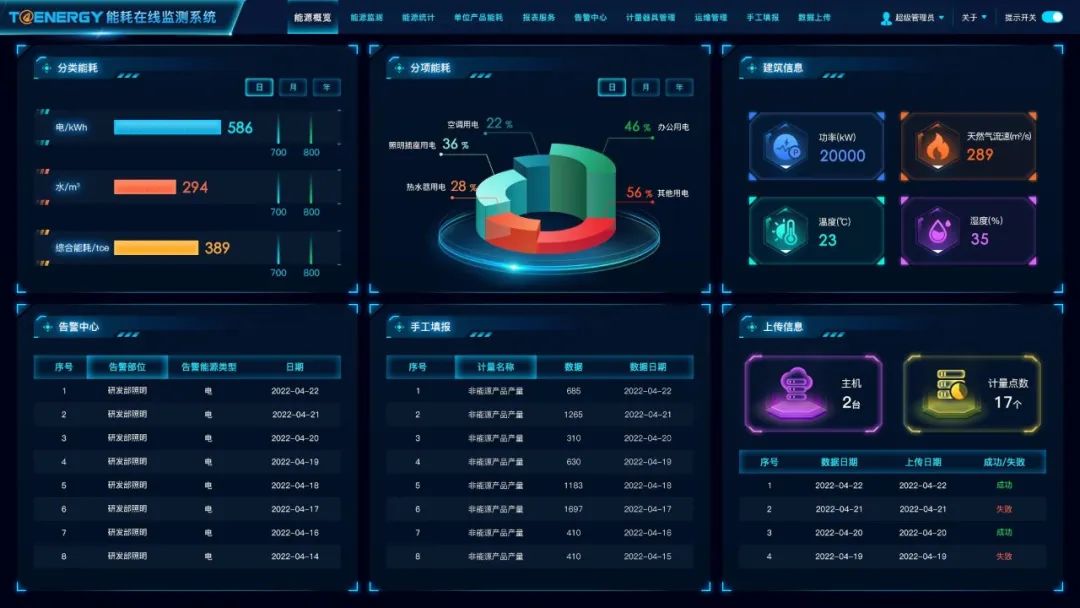

能耗在线监测系统:

康派智能T@ENERGY-ONLINE能耗在线监测系统应用于重点用能单位,为所有重点用能单位建设能耗在线监测系统，系统通过计量仪表、工控系统等采集、汇总本单位能耗数据，将能源消费数据准确、完整、及时接入到省级平台。

端设备详情:

采用的端设备康派智能T@ENERGY-AIO符合NHJC-04-2018《端设备接口协议规范》，NHJC-08-2018 《系统安全规范》以及相关等级保护、安全防护等规范要求，同时应具有ISCCC中国国家信息安全产品认证证书及计算机系统安全专用产品销售许可证。
